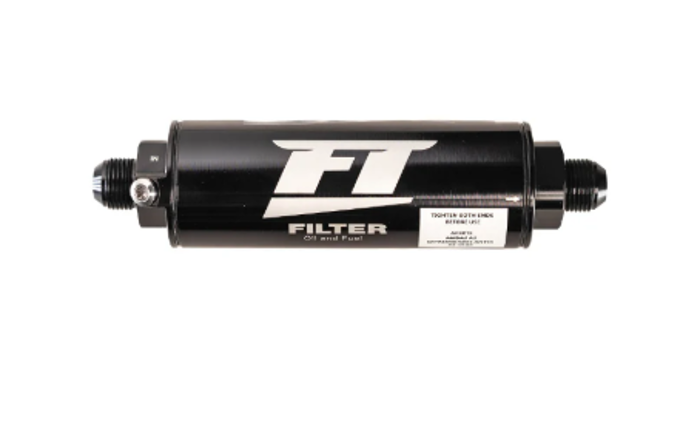

Proteja su proyecto con productos de calidad; el FT Filter es un filtro de combustible desarrollado para proyectos de alto rendimiento, con una capacidad de filtrado adecuada para motores de 200 a más de 4000 HP y una restricción mínima del flujo de combustible. Fabricado en aluminio mecanizado, es resistente a la corrosión y fácil de instalar y mantener.
El sistema de combustible es crucial para el correcto funcionamiento de su motor; el FT Filter contribuirá a mantener un flujo adecuado y a protegerlo contra impurezas que podrían afectar su rendimiento. Conozca más detalles:
Elemento filtrante lavable de malla de acero inoxidable de 20 micras.
Todos los modelos incluyen una junta tórica para garantizar un sellado hermético en aplicaciones de alta presión.
Puerto 1/8 NPT integrado para el sensor de presión FuelTech PS10-B.
Versiones 12AN y 16AN.
Filtro de combustible de alto flujo.
Cuerpo de aluminio mecanizado por CNC, resistente a la corrosión y anodizado en negro brillante con un acabado excelente.
Modelos para aplicaciones de combustible y aceite
¿Qué recomendaciones existen para la instalación del FT Filter?
Sistema de filtrado de combustible con bomba eléctrica
FuelTech recomienda un filtro de 60 micras (5) después de la bomba. Debe instalarse lo más cerca posible de la alimentación de los inyectores.
1 - Depósito de combustible
2 - Bomba de combustible
3 - Bomba de combustible: 12 V del relé de la bomba (accionado por la ECU)
4 - Bomba de combustible: Masa (tierra)
5 - Filtro de combustible de 60 micras
Sistema de filtración de combustible con bomba mecánica
Cuando el vehículo utiliza una bomba de combustible mecánica, también es necesario instalar el filtro de 60 micras después de la bomba.
7 - Depósito de combustible
8 - Manguera de combustible (diámetro mínimo de 1 1/4")
9 - Bomba mecánica
10 - Manguera de combustible (tamaño mínimo 12AN)
11 - Filtro de 60 micras
¿Dimensiones de las roscas? M60 x 2,0
¿Par de apriete necesario para el filtro? 200 - 220 Nm
¿Par de apriete necesario para el tapón? 18 - 22 Nm
¿Dimensiones de las juntas tóricas?
Diámetro 2,62 x 55,25 en las tapas
Diámetro 4 x 21 en el elemento
¿Presión máxima soportada por el filtro? 10 bar / ~145 psi
